沥青软化点测定仪操作规程

2015-6-28 21:18:31      点击:

DF-5沥青软化点测定仪是我公司推出的新一代电脑软化点试验器,采用新设计的结构外观和微电脑电路,具有体积小,故障率低,智能化程度高,使用简单快捷等特点。本仪器时间温度分别显示,升温速度采用PID加模糊逻辑算法控制、程控磁力搅拌器搅拌、升温线性好、高精度光电检测技术扫描钢球下沉距离(25.4mm)自动记录试验结果,仅需按下“启动”键,试验即可自动完成,结果准确可靠,可供公路、城建、石化、及科研院所(校)从事沥青性能检测与研究之用

一、沥青软化点测定仪主要技术指标
1测温范围 :-5-125℃
2试验范围:5-90℃
3升温速率:(5±0.5) ℃/min
4升温方式:升温速度采用PID加模糊逻辑算法控制,磁力搅拌
5检测方式:自动、手动检测。
6钢球质量:3.5g±0.05g
7钢球直径:9.53mm。
8钢球下沉:25.4mm。
9环:JTJ052-2000规程标准。
10计时范围:0-99分99秒
11测温精度:0.1℃
12执行标准:GB/T4505、ASTMD36、T0606-2011。
13功率:1KW
14外形尺寸:340x230x340mm
15重量:4.5KG
16电源电压:220V
17环境温度:5~40℃
18环境湿度:≦85﹪

二、沥青软化点测定仪主要特点:
1温度由仪器自控,无人为误差。
2外置式温度探头,对温度反映灵敏。
3速度采用PID加模糊逻辑算法控制,线性升温。
4自带背光蓝屏显示,更环保直观。
5新型外观,操作更加方便。
6有磁力搅拌装置,试验温度更均匀。
7自动、手动两种记录试验结果,自动计算平均值。

三、沥青软化点测定仪仪器构造:
仪器由控制箱、玻璃杯、加热环、试件架组件构成。

四、沥青软化点测定仪的操作指南

1.在烧杯中放入800~1000ml蒸馏水,在室内温度较低时可放少一些,在室内温度较高时可放多一些。
2.通过加热或放入冰水中,使烧杯内的温度调节到5℃。
3.把磁力搅拌子放至烧杯底部中间的位置。
4.将两个试样放入试样环中,并把两个钢球放到试样的中央。把试样放入烧杯中恒温不少于15min。
5.把烧杯置于试验器中,插上电源插座。
6.打开电源开关,按下“启动”按钮,通过调节调速按钮,使搅拌子的转速调到合适的位置。开始加热时,搅拌子的转速可快一些,当水温接近软化点时,停止转动。
7.当试样下降到25.4mm处时,试验器发声,表示试验结束。
8.按“结果”按钮,在温度显示器上读取平均温度。
注意:在测试过程中严禁按“复位”键。

 五、沥青软化点测定仪、沥青软化点仪、检定方法

1. 通用技术要求的检定

用目测和手摸检查,仪器的各部件完整齐全,配套的电加热装置的连接安全可靠,工作正常,仪器的通用技术要求。

2.支撑架与下支撑板的距离的检定

用游标卡尺测量支撑架上肩环底部与下支撑板的距离,应符合要求。

3.环肩几何尺寸的检定

用游标卡尺测量环肩几何尺寸,测3次,取平均值,应符合要求。

4. 钢球质量与几何尺寸的检定

钢球应光洁无锈迹,用天平称量钢球质量,分别称量3次,取平均值:用游标卡尺或外径千分尺测量钢球直径,同样取3次平均值,应符合要求。

5. 钢球定位架几何尺寸的检定

用专用通止规或游标卡尺(数字投影仪)测量定位孔直径几何尺寸,测量3次,取平均值,应符合要求。

6温度计显示误差的检定

在恒温水浴中用标准温度计于仪器温度计置于同一深度位置,在5℃-80℃(加热介质为纯水时)或在30℃-157℃(加热介质为甘油时)范围内均匀选取3--6个测量点,分别测量3次,各点读数平均值,应符合要求。      数字式仪器应先开机预热稳定后方可进行检定。

7升温速率的检定

按JTJ052-T0606试验规程要求,玻璃杯加水,记录起始水温,启动加热设备同时用秒表记录时间,3min、8min、13min时读取水的温度,重复3次,取3次算术平均值后,分别计算从第3min到第8min和第8min到第13min的水温加热速度,应符合要求。否则,应反复调节加热功率直到符合该条要求。

8 玻璃浴槽容积的检定

用量筒量取800ml与试验要求水质相同的水,测量玻璃水浴容器容积,是否满要求。

六、沥青软化点测定仪使用注意事项:
1、电热管不可干烧。
2、避免仪器在阳光直射的地方使用。
3、严禁将水渗入仪器内部。
七、装箱单:
1、电脑软化点试验器主机一台。
2、电源线一条。
3、加热器连接线一条。
4、温度传感器一支。
5、搅拌子五个。
6、钢球两个。
7、试验铜环两套。
8、使用说明书一份
9、仪器合格证一份

七、沥青软化点测定仪产品质量三包、7天包退、15天包换、一年保修。

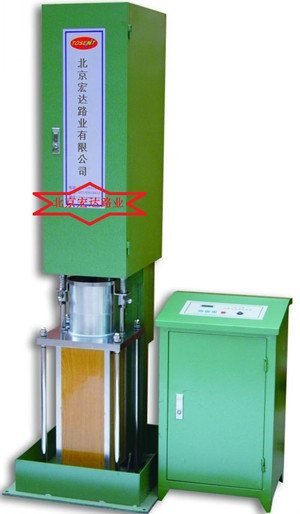

更多沥青混合料检测仪推荐如下(点击图片进入链接)
